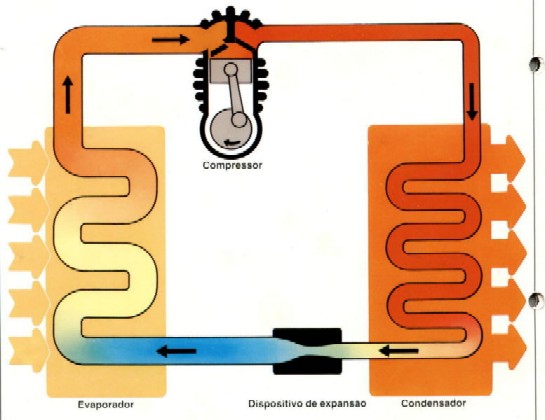

Descreva um ciclo de refrigeração padrão
O fluido refrigerante (FR) em 4 entra no evaporador (no estado de líquido mais vapor) e retira calor do meio interno passando para estado de vapor saturado seco (em 1), que é succionado pelo compressor onde é comprimido até a pressão de condensação (ponto 2).
No condensador o FR libera calor para o ambiente exterior e passa para o estado de líquido. Após isto, entra no dispositivo de expansão que reduz a sua pressão até a pressão do evaporador, reiniciando assim o ciclo.

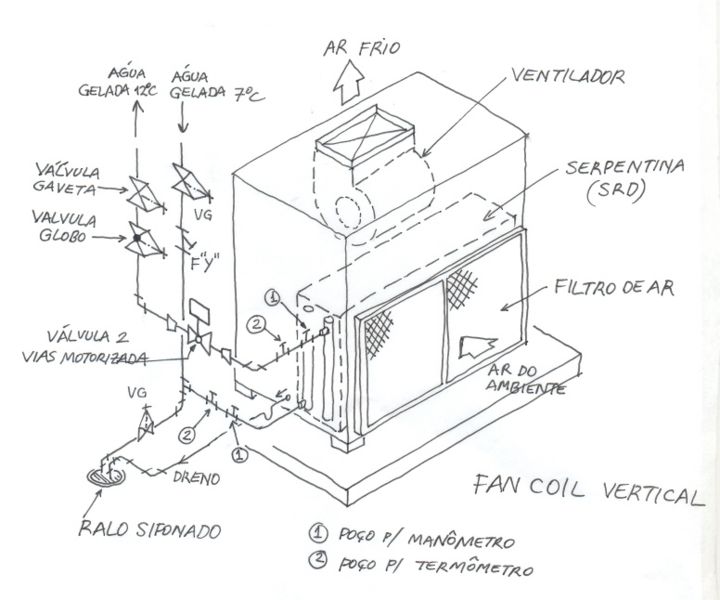

Descreva um sistema Fan-Coil / Chiller
Um sistema fan-coil Chiller utiliza-se de um fluido intermediário (água gelada misturada com etileno-glicol) para climatizar os ambientes. A água é gelada no chiller situado numa casa de máquinas. A água gelada é circulada por bombas de água gelada (BAG).

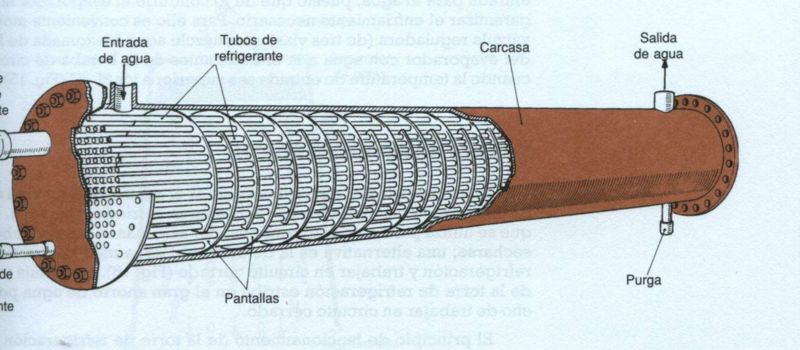

No chiller, geralmente a condensação do fluido refrigerante é realizada através do uso de água que circula por uma torre de arrefecimento (ou usa condensação a ar para menores capacidades). Os fan-coils recebem a água gelada a aproximadamente 7ºC e a devolve a cerca de 12ºC para o chiller. A potência de resfriamento do fan-coil é dada por Q=m.c.(Te-Ts).
Animação de um sistema de água gelada
Porque e importante o recolhimento e a reciclagem dos CFCS?
Recolher o CFC é importante para proteger a camada de ozônio já que o cloro desta substância pode destruir as ligações das moléculas de ozônio na estratosfera. A reciclagem deste fluido recolhido é importante para evitar que o mesmo seja jogado fora após o recolhimento.
O que o termoacumulaçao de gelo?
R. E o processo de fabricar gelo e armazená-lo em grandes tanques durante o período da noite quando a energia elétrica é mais barata. A fabricação deste gelo se dá fazendo passar uma solução de água e etileno grau a cerca de –4C através de tanques isolados com água pura. Essa água pura irá congelar a 0C. Esse gelo é utilizado durante os horários de pico (18h às 21h), desligando-se os compressores e circulando a água gelada através dos mesmos.

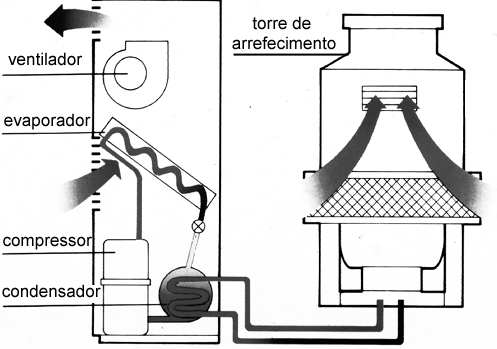

Qual a diferença de um split de um self?
R. Além das questões construtivas, a principal diferença situa-se no fato de que no split o compressor fica situado na unidade condensadora externa. Já no aparelho do tipo self o compressor fica junto da unidade evaporadora. Os splits são desta forma mais silenciosos.

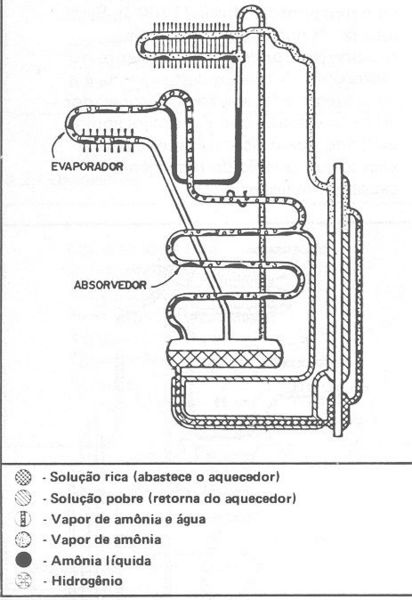

Descreva um sistema de absorção padrão
R.O sistema de absorção possui 4 componentes principais: absovedor, gerador, condensador e evaporador. Como acessórios tem-se uma bomba e válvulas de expansão. O Fluido refrigerante NH3 entra no evaporador e retira calor do meio interno passando do estado de liquido para vapor. Este e absorvido pelo absorvedor através de uma solução liquida de NH3 + H2O. Esta solução e bombeada para o gerador. Há uma adição de calor separa a NH3 (que segue para o condensador na forma de vapor) da H2O que retorna ao absorvedor. A NH3 libera calor para o exterior no condensador e passa para o estado de liquido que ingressa no evaporador onde reinicia o processo.

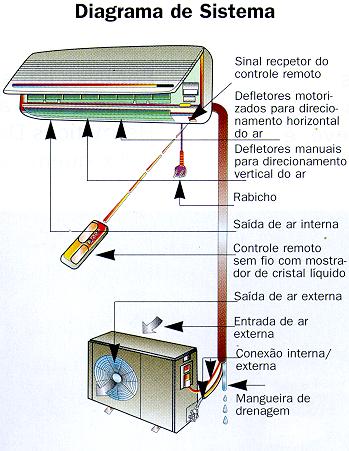

O que é um split?
R. Um split é um sistema de climatização que tem como característica principal a separação do ciclo de refrigeração em uma unidade interna e em uma unidade externa (condensadora). A ligação entre estas unidades deve-se a uma tubulação que leva o F.R. vapor para o condensador e de outra que traz o F.R. líquido para o evaporador.
Animação sobre instalação de splits
Qual a área efetiva da tomada de ar de renovação para o exercício anterior?
R. Suponha que a tomada de ar exterior (TAE) tenha uma V= 2m/s na face Sabe-se que Q = V.A . Logo a área é de 0,11m2
Quais os cuidados devem ser observados numa casa de máquinas?
R. Deve-se prever dreno, ponto de força, tomada de ar externo, tomada de ar de retorno, revestimento das paredes em material lavável, espaço para manutenção e entrada para inspeção.
Quais as principais vantagens do sistema de refrigeração por contêiners comparadas com os sistemas tradicionais de refrigeração marítima?
R. As principais vantagens são: Flexibilidade de transporte uma vez que os contêiners permitem o armazenamento dentro do navio de um número maior de diferentes produtos; possibilidade de utilização de sistemas de expansão direta com fluidos ecológicos.
O que um sistema de expansão direta e indireta?
R. No sistema expansão direta o FR expande-se em contato com o ar do ambiente climatizado. Exemplo: ar condicionado janela, self, splits. No sistema expansão indireta utiliza-se de um fluido intermediário para climatizar o ar. Exemplo Fan-coil-chiller.
Como pode ser realizada uma avaliação de custo versus benefício na compra de um equipamento de refrigeração?
R. A avaliação deve-se dar em termos da análise do custo inicial e do custo operacional do equipamento. O custo operacional envolve o custo de energia elétrica e de manutenção. Um equipamento mais barato na compra pode ter um consumo de energia tão elevado que a economia ganha poderia ser compensada em dois anos, por exemplo, por outro mais econômico.
O que é recolhimento e reciclagem de CFC?
R. Recolhimento é o procedimento para retirada do Fluido refrigerante do sistema quando da troca do compressor. O FR recolhido pelo recolhedor deve ser armazenado em cilindros adequados para posterior reciclagem em centros apropriados.
Quais as alternativas para redução do consumo de energia dos condicionadores?

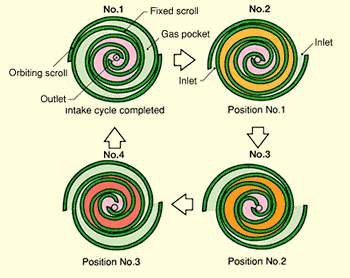

R. Otimização dos trocadores de calor;Uso de compressores mais eficientes (por exemplo: compressor scrool);Uso da automação e controles; Uso de sistemas mais eficientes; Mudança de hábitos de consumo; Utilização da termoacumulação e Manutenção preventiva.
Fonte: www.sj.cefetsc.edu.br/wiki/index.php/PERGUNTAS_E_RESPOSTAS
Autor: Prof. Jesué G. Silva – CEFET-SC
