Mais um artigo sobre instalações. Hoje vamos descrever um passo a passo para instalação de fogão de embutir, pois tem muitas pessoas que tem dúvidas sobre esse assunto.
Veja mais sobre fogões de embutir
Veja também: Saiba como instalar seu fogão de piso
Instruções para a instalação de fogão de embutir
Muitos fabricantes fazem a instalação de fogões de embutir sem custo de mão de obra. Consulte o serviço autorizado do fabricante do fogão.
Antes da visita do serviço autorizado, solicite à companhia de gás que faça a instalação do gás na rede de sua residência e também verifique se as orientações das Dimensões do Gabinete estejam corretas.
Condições para instalação
• A primeira instalação é gratuita no periodo da garantia, exceto algumas as peças. Veja no manual do produto as peças que você deverá ter em mãos para instalar seu fogão.
• As dimensões informadas no manual de instruções do seu fogão para o gabinete devem ser respeitadas.
• Nos fogões de embutir, é obrigatório a instalação do produto com mangueira metálica. Somente instale o fogão com uma mangueira metálica recomendada pelo INMETRO ou pelo fabricante. Nunca instale um fogão de embutir com uma mangueira plástica, pois a temperatura do forno pode derreter a mangueira e provocar vazamentos com risco de explosão.
• A mangueira metálica não deve estar em contato com partes móveis, como gavetas ou passar por áreas de estocagem como dispensa de alimentos.
Exemplo de Gabinete
Posição da tomada elétrica
O cordão de alimentação não deve passar atrás do fogão. Se a tomada estiver do outro lado, deve ser utilizado um cordão especial de alimentação elétrica.
Ponto de saída de gás e registro
Atenção: Sempre consulte o manual de instruções do seu fogão. A seguir tem um exemplo de posição do ponto de gás.
O registro de gás deve ser exclusivo para o fogão, com fácil acesso, sem quaisquer restrições e sempre fora do gabinete, para poder ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme as NBR 13932 e 13933.

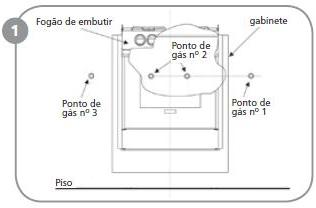

Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão. Caso esteja no ponto nº 2, será necessário colocar conexões para mudar para o ponto nº 1 ou nº 3.

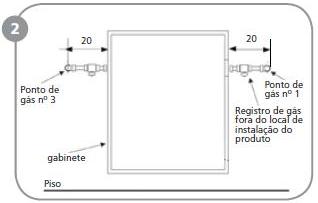

A Figura 2 mostra a posição onde deve ser instalado o registro de gás.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Normalmente a mangueira metálica e a arruela de vedação acompanham o produto, as demais peças não são gratuitas e você deverá comprar.
Instalando seu fogão
1. Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
SE VOCÊ ESTIVER UTILIZANDO GÁS DE BOTIJÃO:
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Veja mais sobre fogões de embutir
Fonte: www.brastemp.com.br
Veja também outros assuntos relacionados:
A instalação de gás de sua casa é segura?
Fogão conectado à internet, lava-louças com sensor de sujeira e mais novidades
Desvende os segredos dos fogões e fornos e saiba qual a melhor opção
Como acender o forno com válvula de segurança do forno?
Quais são os 25 Mitos e Verdades sobre Eletrodomésticos
Algumas dicas para montar sua cozinha masculina
A cozinha ganha uma mesa com fogão embutido
Conheça as diferenças entre placas vitrocerâmica e indução
Como funciona a válvula de segurança de fogões
Saiba como instalar seu fogão de piso
Um pouco sobre a história do fogão
Professor ensina a fazer um forno solar que custa R$ 15,00
Boa noite, tenho um fogão antigo de embutir da marca Brastemp ville grill, agora preciso trocar ,mas não encontro o mesmo modelo o que fazer?
O fogão precisa estar dentro de um gabinete?
Pode ficar suspenso?
Sem nada segurando ele embaixo?
Olá Estela,
O fogão de embutir deve ficar apoiado nas laterais em cima do gabinete, pois se não estiver colocado de maneira correta, quando abrir a porta do forno ele pode tombar.
Olá Maria,
Caso queira usar o mesmo gabinete, procure um modelo que com as mesmas medidas do ville grill.
Hoje tenho um fogão embutido da Brastemp ACTIVE 4 bocas, esse fogão já me deu muitos problemas com ASSISTENCIA TECNICA . A reincidência com problemas no dispositivo do botão no processo de liga e desliga.
Qual fogão consigo colocar sem ter que quebrar pedra e armário, pois o nicho é de 51,0 x 56,0 x 93
No máximo a mudança poderá ser de 57,0 x 70 x 93 (não consigo mais espaço)
Por favor, alguém me salve
😢😢😢😢😢😢😢
Oliveira
Eu li duas perguntas sobre as tomadas,mas a respostas de vocês nada conivente,tem situações que não dá pra colocar o plug da tomada pelo lado de fora,então de uma resposta correta,tipo de que cabo aguenta temperatura
O q eu posso fazer com as tomadas atrás do forno como posso tirar elas
Olá, muito boa as dicas,
Instalei o meu forno e me parece que a mangueira ficou curta . Posso colocar mais uma para dar o comprimento?
Estou desesperada,escolhi um fogão brastemp e fiz um nicho do tamanho desse fogão e quando fui comprar o fogão esgotou,e agora o que posso fazer? ainda não mudei por causa desse maldito fogão !!
Ola ,comprei um fogao de embutir e a tomada ficou na parte de trás do fogao mas um pouco acima do fogao, pois já havia uma tomada e não quis mudar ,tem algum problema ? Obrigada
Olá Luciane,
Veja a imagem “Posição da tomada elétrica” desse artigo.
Agradeço.
Boa noite
Dúvida: quero instalar um fogão de embutir no armário planejado, o mesmo pode ser instalado no nicho do armário em MDF ou é necessário suporte de pedra ou granito?
Olá,
Sim, Pode ser MDF.
Comprei um fogao de embutir brastemp 5 bocas mas o rapaz do granito disse q não era Por q não tem as bordas como os fogões de embutir. Mas comprei como fogao de embutir. O q fazer?
Olá Eluana,
Se comprou pela internet, pode devolver em um prazo de 7 dias. Na nota fiscal deve estar escrito se o fogão é de embutir. O fogão de embutir não vem com pés e tem abas nas laterais para ser apoiado no granito. Entre em contato com a loja.
Olá…encontrei uma oferta de um fogão de embutir, quero colocar no lugar do meu fogão normal, sem mandar fazer nada sob medida…pensei em apenas colocar uma base em função da altura. funciona?
Olá,
Se não tiver no nicho, o fogão pode tombar quando abrir a porta.
Não quero que o fio que vai para a tomada fique aparecendo.
Posso colocar tomada pro lado de dentro do nicho? Atrás do fogão?
Olá Maria,
Por questão de segurança, deve ficar de um modo que seja facilmente acessível. Pense se precisar desligar o plugue da tomada rapidamente por alguma razão. Vai precisar puxar o fogão?
Se no manual do fogão de embutir menciona que tem de profundidade 69 cm (mod. BYS4 GAR da Brastemp), “quanto tem que ser a profundidade minima da bancada da pia” ? O nicho menciona no manual que a profundidade é 56,2 cm.
