Mais um artigo sobre instalações. Hoje vamos descrever um passo a passo para instalação de fogão de embutir, pois tem muitas pessoas que tem dúvidas sobre esse assunto.
Veja mais sobre fogões de embutir
Veja também: Saiba como instalar seu fogão de piso
Instruções para a instalação de fogão de embutir
Muitos fabricantes fazem a instalação de fogões de embutir sem custo de mão de obra. Consulte o serviço autorizado do fabricante do fogão.
Antes da visita do serviço autorizado, solicite à companhia de gás que faça a instalação do gás na rede de sua residência e também verifique se as orientações das Dimensões do Gabinete estejam corretas.
Condições para instalação
• A primeira instalação é gratuita no periodo da garantia, exceto algumas as peças. Veja no manual do produto as peças que você deverá ter em mãos para instalar seu fogão.
• As dimensões informadas no manual de instruções do seu fogão para o gabinete devem ser respeitadas.
• Nos fogões de embutir, é obrigatório a instalação do produto com mangueira metálica. Somente instale o fogão com uma mangueira metálica recomendada pelo INMETRO ou pelo fabricante. Nunca instale um fogão de embutir com uma mangueira plástica, pois a temperatura do forno pode derreter a mangueira e provocar vazamentos com risco de explosão.
• A mangueira metálica não deve estar em contato com partes móveis, como gavetas ou passar por áreas de estocagem como dispensa de alimentos.

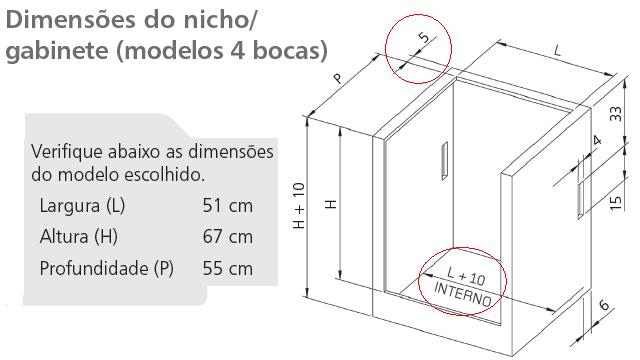

Exemplo de Gabinete
Posição da tomada elétrica
O cordão de alimentação não deve passar atrás do fogão. Se a tomada estiver do outro lado, deve ser utilizado um cordão especial de alimentação elétrica.
Ponto de saída de gás e registro
Atenção: Sempre consulte o manual de instruções do seu fogão. A seguir tem um exemplo de posição do ponto de gás.
O registro de gás deve ser exclusivo para o fogão, com fácil acesso, sem quaisquer restrições e sempre fora do gabinete, para poder ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme as NBR 13932 e 13933.
Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão. Caso esteja no ponto nº 2, será necessário colocar conexões para mudar para o ponto nº 1 ou nº 3.
A Figura 2 mostra a posição onde deve ser instalado o registro de gás.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Normalmente a mangueira metálica e a arruela de vedação acompanham o produto, as demais peças não são gratuitas e você deverá comprar.
Instalando seu fogão
1. Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
SE VOCÊ ESTIVER UTILIZANDO GÁS DE BOTIJÃO:
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Veja mais sobre fogões de embutir
Fonte: www.brastemp.com.br
Veja também outros assuntos relacionados:
A instalação de gás de sua casa é segura?
Fogão conectado à internet, lava-louças com sensor de sujeira e mais novidades
Desvende os segredos dos fogões e fornos e saiba qual a melhor opção
Como acender o forno com válvula de segurança do forno?
Quais são os 25 Mitos e Verdades sobre Eletrodomésticos
Algumas dicas para montar sua cozinha masculina
A cozinha ganha uma mesa com fogão embutido
Conheça as diferenças entre placas vitrocerâmica e indução
Como funciona a válvula de segurança de fogões
Saiba como instalar seu fogão de piso
Um pouco sobre a história do fogão
Professor ensina a fazer um forno solar que custa R$ 15,00
Nao comprei ainda, mas ja escolhi o fogao é da Brastemp modelo BY750BB, vc tem o site que posso baixar este manual, pois entro no site de compra, so aparece as inofrmaçoes tecnicas.
obrigada
Olá Aparecida,
Depende do modelo do seu fogão. Cada fabricante recomenda o local da tomada e o ponto de gás. Se já comprou o fogão, sugiro que veja no manual. Caso não tenha comprado, baixe o manual no site do fabricante, pois, no manual você vai encontrar essas informações.
Abraços
Preciso fazer a parte eletrica e gas, para o fogão de embutir da brastemp 4 bocas, a tomada e gás podem
ficar no mesmo lado? se poder qual a distancia entre ele?.
aguardo
obrigada
aparecida
Olá Lilian,
São dois os motivos em relação a tomada não ficar dentro do nicho. Um é o aquecimento e o outro a necessidade de desligar rapidamente o plugue, caso ocorra alguma emergência. Normalmente a região traseira mais baixa do fogão é mais fria.
Em relação a distância entre lateral e fogão, depende do modelo do fogão, pois cada fabricante recomenda uma distância. Normalmente 5cm é o suficiente.
Abraços
Outra pergunta
o fogão de embutir fica “pendurado” na pedra que dá acabamento no armário. Qual a distancia entre a lateral do fogão o nicho???As medidas do manual estão menores do que o próprio fogão, o marceneiro fez nas medidas que eles costumam fazer, tenho medo que aqueça demais, pois o armário é em mdf.
OLá , boa tarde
Lendo os posts vi que não pode ter tomada atrás do fogão de embutir, porém se se o armário e a instalação já estiver pronta, faltando apenas por o fogão, como posso mudar esta tomada?? Existe algum tipo de fio que possa utilizar para fazer uma extensão da tomada para fora do nicho?? Me ajude…obrigada
Olá Suzana,
Não pode, jamais faça isso. No piso nunca se deve passar tubulação de gás ou água. No piso, apenas de esgoto. As tubulações de gás deve ser expostas.
Quando não tem jeito, as tubulações deve ser passadas pelas paredes. No piso, sempre existe a possibilidade de um deslocamento ou dilatação do piso, minimo que seja, devido as variações da temperatura, frio ou quente. Isso pode provocar danos nas tubulações. Além disso, caso ocorra algum vazamento, é muito mais fácil procurar na parede do que no piso. E a tubulação deve ser revestida com material adequado.
Abraços
gostaria de saber se pode fazer tubulação, de gás por de baixo do piso da cozinha,estou reformando minha cozinha meu problema, maior e com butijao de gás.
Olá Poli,
O fogão de piso não pode ficar embutido, pois ele não está preparado para isso. Tem várias alterações internas que devem ser feitas para um fogão ficar embutido.
Abraços
ganhei um fogao de piso normal de 5 bocas, e quero saber se é possivel colocar ele embutido, e se for como devo fazer.
obrigada
Qual a vida útil de uma mangueira metálica?
Abs,
Olá Angelica,
Na parte traseira da mesa tem furações por onde saí o calor, é a chamada saída da chaminé. Na parte da frente, em baixo, tem aberturas onde o ar frio entra.
Se o nicho estiver com as medidas conforme recomendado, não vai ter problemas.
Abraços
COMO O MEU NICHO É DE ALVENARIA, GOSTARIA DE SABER SE TEM ALGUM PROBLEMA, POIS NÃO SEI COMO É FEITA A CIRCULAÇÃO DO AR DENTRO DO NICHO, UMA VEZ QUE A MESA E A LATERAL DO FOGÃO É TODA VEDADA. COMO O AR DE DENTRO CIRCULA E VAI ESFRIANDO ??? SERÁ QUE PRECISA TER ALGUMA ABERTURA ?????
OBRIGADA PELA ATENÇÃO !!!! VCS ESTÃO DE PARABÉNS PELO SERVIÇO PRESTADO !!!! OBRIGADA MESMO !!!! ABRAÇÃO !!
Olá Angelica,
O fio suporta a temperatura.
Abraços.
QUANTO AS DIMENSÕES ENTRE O FOGÃO E O NICHO TÁ OK, E LHE AGRADEÇO. MAS QTO A TOMADA, ACHO QUE NÃO ME FIZ ENTENDER, É O SEGUINTE: SE VC VISUALIZAR O DESENHO VEJA QUE O FIO QUE SAI DO FOGÃO PARA CONECTAR-SE A TOMADA AO LADO, PERCORRE UM PEDAÇO DENTRO DO NICHO, É ESSE PEDAÇO QUE QUERO SABER SE TEM ALGUM PROBLEMA, SERÁ QUE O FIO DO FOGÃO DERRETERÁ COM O CALOR ???? OU É ASSIM MESM, O FIO AGUENTA TEMPERATURAS ALTAS ???? OBRIGADAAAAAAAA !!!!!
Olá Angelica,
Deve ser 5cm de cada lado e 5cm de profundidade. Em relação a tomada, deve ser conforme o manual (figura abaixo). Se não estiver conforme recomendação, o fabricante não vai ser responsável se ocorrer algum acidente.
Abraços.
GOSTARIA DE SABER QUANTOS CM DEVO DEIXAR ENTRE O FOGÃO E O NICHO (NAS LATERAIS E PROFUNDIDADE) MEU FOGÃO É BRASTEMP ATIVE BY750B EMB 4 BOCAS, NÃO ESTOU CONSEGUINDO VISUALIZAR ISSO NO MANUAL. OUTRA DÚVIDA É REFERENTE A TOMADA QUE FICA ATRAS DO FOGÃO, VOU TENTAR DESLOCA-LA MAIS PARA A LATERAL, MAS, UNS 40 CM DO FIO DA TOMADA QUE SAI DO FOGÃO ,PARA SER CONECTADA À TOMADA , VAI PERMANECER DENTRO DO NICHO, GOSTARIA DE SABER SE NÃO TEM PERIGO DO FIO DERRETER COM O CALOR, SE NÃO HÁ PERIGO ???? POR FAVOR, ESTOU NO AGUARDO DE SUA RESPOSTA. OBRIGADA !!!!!
Olá Poli,
Um fogão de piso não pode ficar embutido, pois ele não está preparado para isso. Tem várias alterações internas que devem ser feitas para um fogão ficar embutido.
Abraços
Ganhei um fogao normal, mas queria embutir ele em um balcao de marmore. Isso é possivel, e se for o que devo fazer?
