Mais um artigo sobre instalações. Hoje vamos descrever um passo a passo para instalação de fogão de embutir, pois tem muitas pessoas que tem dúvidas sobre esse assunto.
Veja mais sobre fogões de embutir
Veja também: Saiba como instalar seu fogão de piso
Instruções para a instalação de fogão de embutir
Muitos fabricantes fazem a instalação de fogões de embutir sem custo de mão de obra. Consulte o serviço autorizado do fabricante do fogão.
Antes da visita do serviço autorizado, solicite à companhia de gás que faça a instalação do gás na rede de sua residência e também verifique se as orientações das Dimensões do Gabinete estejam corretas.
Condições para instalação
• A primeira instalação é gratuita no periodo da garantia, exceto algumas as peças. Veja no manual do produto as peças que você deverá ter em mãos para instalar seu fogão.
• As dimensões informadas no manual de instruções do seu fogão para o gabinete devem ser respeitadas.
• Nos fogões de embutir, é obrigatório a instalação do produto com mangueira metálica. Somente instale o fogão com uma mangueira metálica recomendada pelo INMETRO ou pelo fabricante. Nunca instale um fogão de embutir com uma mangueira plástica, pois a temperatura do forno pode derreter a mangueira e provocar vazamentos com risco de explosão.
• A mangueira metálica não deve estar em contato com partes móveis, como gavetas ou passar por áreas de estocagem como dispensa de alimentos.
Exemplo de Gabinete
Posição da tomada elétrica
O cordão de alimentação não deve passar atrás do fogão. Se a tomada estiver do outro lado, deve ser utilizado um cordão especial de alimentação elétrica.

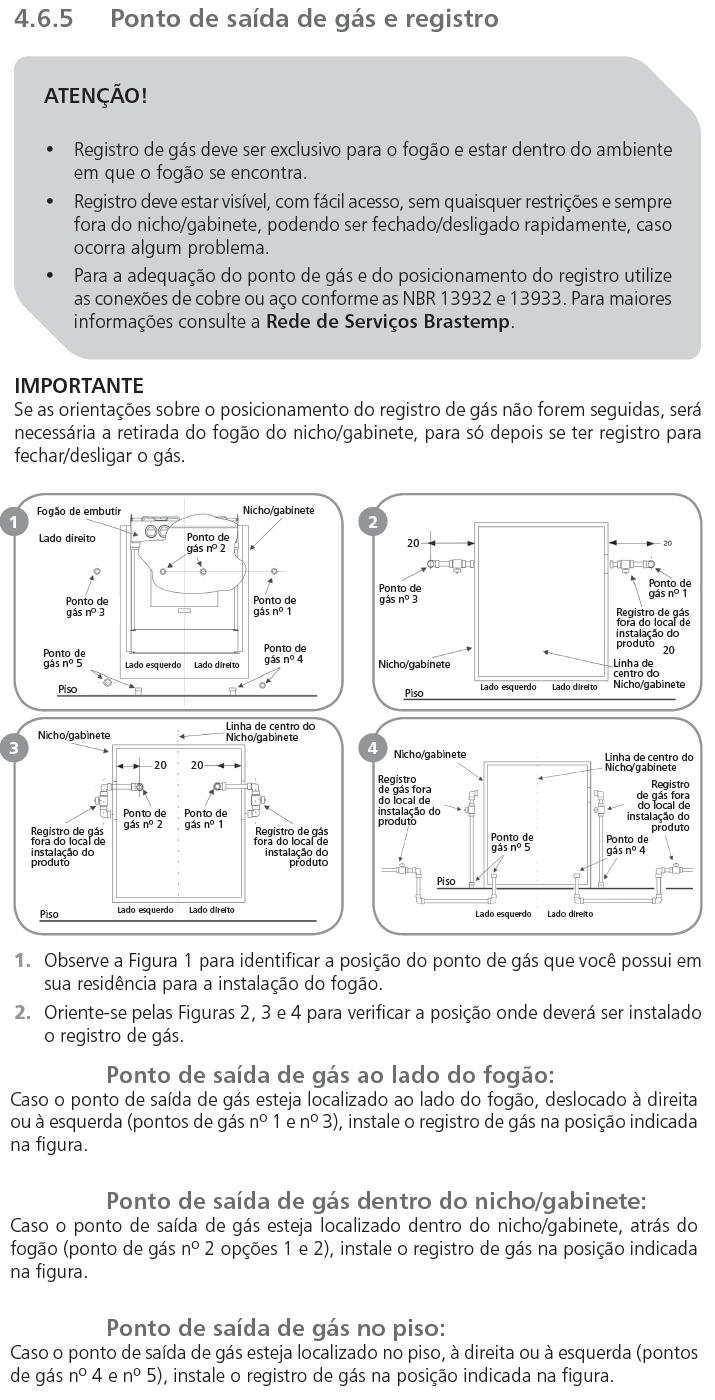

Ponto de saída de gás e registro
Atenção: Sempre consulte o manual de instruções do seu fogão. A seguir tem um exemplo de posição do ponto de gás.
O registro de gás deve ser exclusivo para o fogão, com fácil acesso, sem quaisquer restrições e sempre fora do gabinete, para poder ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme as NBR 13932 e 13933.
Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão. Caso esteja no ponto nº 2, será necessário colocar conexões para mudar para o ponto nº 1 ou nº 3.
A Figura 2 mostra a posição onde deve ser instalado o registro de gás.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Normalmente a mangueira metálica e a arruela de vedação acompanham o produto, as demais peças não são gratuitas e você deverá comprar.
Instalando seu fogão
1. Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
SE VOCÊ ESTIVER UTILIZANDO GÁS DE BOTIJÃO:
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Veja mais sobre fogões de embutir
Fonte: www.brastemp.com.br
Veja também outros assuntos relacionados:
A instalação de gás de sua casa é segura?
Fogão conectado à internet, lava-louças com sensor de sujeira e mais novidades
Desvende os segredos dos fogões e fornos e saiba qual a melhor opção
Como acender o forno com válvula de segurança do forno?
Quais são os 25 Mitos e Verdades sobre Eletrodomésticos
Algumas dicas para montar sua cozinha masculina
A cozinha ganha uma mesa com fogão embutido
Conheça as diferenças entre placas vitrocerâmica e indução
Como funciona a válvula de segurança de fogões
Saiba como instalar seu fogão de piso
Um pouco sobre a história do fogão
Professor ensina a fazer um forno solar que custa R$ 15,00
outra duvida, como meu apto. vai colocar agora as tomadas elétricas e encanamento do gás , é correto eu colocar o termina de gás e tomada debaixo da pia, e assim, instalando a mangueira metálica de gás e cabo de energia passado do armário da pia para armário onde vai ficar o forno elétrico interno. Assim, se precisar desligar tudo, vou apenas abrir a porta do armário que fica debaixo da pia fechar registro e tirar plugue da energia elétrica da tomada ??
Por favor, me indica 3 forno de embutir a gás para comprar ( na faixa de R$ 1.200,00 a R$ 1800,00 ), estou em duvida qual comprar ?
Obrigada, vou ver se foi isso então, é que é um apartamento e a central do gás mesmo fica bem distante. Tomara que seja isso.
Olá Andressa,
Você sente o cheiro de gás depois de abrir o registro da boca do cooktop, certo?
Algumas vezes, principalmente quando o botijão de gás está longe e depois de feito a instalação, o gás demora um pouco para chegar nos queimadores. O que chega é uma mistura de ar (que estava dentro da mangueira) e um pouco de gás. Depois de um tempo, o acendimento deveria ser normal.
Verifique também se consegue acender com fosforo.
Abraços
Olá, bom dia! fizemos a instalação de um cooktop tem o cheiro de gás, mas o fogão não acende. O que pode ser?
Olá Nilce,
Se sua bancada tem 56cm de profundidade e no manual do seu fogão informa que a medida deve ser de 60cm, o fogão não vai encaixar totalmente na sua bancada e vai ficar 4cm fora do local.
Abraços
Qual o prazo de validade para as mangueiras metálicas de cobre – classe 1?
Oieee! Então…a medida é 56cm de profundidade…
Olá Nilce,
Não entendi sua primeira pergunta. O valor que informou é qual medida? Largura, altura ou profundidade? A medida que informou é 0,56cm ou 56cm?
Em relação a segunta pergunta, pode colocar o espelho cego.
Abraços
Outra dúvida: Ficou um tomada acima do fogão, especificamente na parte que fica a tampa de vidro. Não vou utilizar essa tomada. Posso colocar um “espelho cego” ou tem mesmo que retirar a fiação?
brigadin
Olá,
Primeiro, parabéns pela disposição em tirar tantas dúvidas!!!
Minha bancada (0,56 cm) foi calculada errada, ficou menor que o meu fogão de embutir ( 0,60 cm). Ainda não instalei. Será que pode ficar com esse folga ou precisarei fazer um complemento da bancada?
grata
bom dia!!!!
pois é, já tinha analisado estas instruçoes, mas ela só explica o pto de gás a parte eletrica nao menciona,
continuo na duvida onde instalo a tomada do fogão.
vcs ainda podem me ajudar.
obrigada.
Olá Aparecida,
Talvez você não tenho visto a resposta e coloquei novamente a figura que está no manual da posição recomendada das tomadas.
Olá Amanda,
Realmente fica complicado sem ver o local. Algumas regras que você deve levar em conta são:
1) Registro de gás deve estar dentro do ambiente em que o cook top se encontra.
2) Registro deve estar visível, com fácil acesso, podendo ser fechado/desligado rapidamente, caso ocorra algum problema.
Será que não tem um meio termo para deixar o botijão no local atual. Existem maneiras que o botijão não fique aparente e ao mesmo tempo ventilado, pois basta uma abertura na parte de baixo, por exemplo do móvel. Ou mesmo uma porta ventilada. Entre em contato com a loja que fez a sua cozinha que tenho certeza que eles vão ter uma solução nesse sentido.
Abraços
Olá!!Estou c/ um problema enorme e preciso da opinião de vc’s…Minha cozinha terá uma ilha onde será estalado o cooktop mas ñ fizeram a instalação embutida para o botijão de gás e ñ gostaria que tal ficasse aparente..e sei que ñ é aconselhável embuti-lo…é impossível quebrar o chão p/ instalação,pois o porcelanato já foi assentado…
A distância do cook até a área que pode ser quebrada p/ a instalação é de 3 metros.
Gostaria de esclarecer se é possível fazer da seguinte maneira:(Esses 3 m com encanamento de cobre c/ manta térmica +um cano de PVC bem resistente..”o cano de cobre dentro do cano de PVC”) assim passando dentro do encanamento da instalação hidráulica…lembrando que a rede hidráulica é feita c/ cano bem largo…á partir dessa medida de 3 m,aí sim posso continuar a instalação de maneira normal,ou seja,embutida na parede sem o cano PVC…
Descrevendo assim parece +complicado do que é na verdade.. seria o único jeito do gás ñ ficar aparente nem embutido…
Então o que acham??Desesperada por uma resposta e solução…Desde já muito grata.
Olá Aparecida,

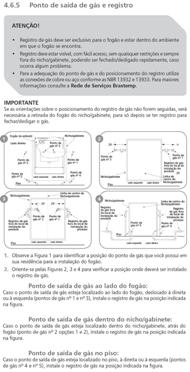

Segue as informações de posição do ponto de gás que está no manual:
Clique na imagem para aumentar.
mas, nao tem a informação se o gás pode ficar abaixo da tomada…
a figura nao veio..
Olá Aparecida,
No manual está informando a posição da tomada, conforme figura abaixo:
Bom dia!!!
obrigado pelo manual, mas ele nao esclareceu minha duvida, pois as inofrmaçoes menciona somente o ponto do gas, mas nao orienta no posicionamento da parte eletrica, tem com da uma dica?
obrigada
Olá Aparecida,
Segue o manual anexo:
Manual_BY750bb.pdf
