Mais um artigo sobre instalações. Hoje vamos descrever um passo a passo para instalação de fogão de embutir, pois tem muitas pessoas que tem dúvidas sobre esse assunto.
Veja mais sobre fogões de embutir
Veja também: Saiba como instalar seu fogão de piso
Instruções para a instalação de fogão de embutir
Muitos fabricantes fazem a instalação de fogões de embutir sem custo de mão de obra. Consulte o serviço autorizado do fabricante do fogão.
Antes da visita do serviço autorizado, solicite à companhia de gás que faça a instalação do gás na rede de sua residência e também verifique se as orientações das Dimensões do Gabinete estejam corretas.
Condições para instalação
• A primeira instalação é gratuita no periodo da garantia, exceto algumas as peças. Veja no manual do produto as peças que você deverá ter em mãos para instalar seu fogão.
• As dimensões informadas no manual de instruções do seu fogão para o gabinete devem ser respeitadas.
• Nos fogões de embutir, é obrigatório a instalação do produto com mangueira metálica. Somente instale o fogão com uma mangueira metálica recomendada pelo INMETRO ou pelo fabricante. Nunca instale um fogão de embutir com uma mangueira plástica, pois a temperatura do forno pode derreter a mangueira e provocar vazamentos com risco de explosão.
• A mangueira metálica não deve estar em contato com partes móveis, como gavetas ou passar por áreas de estocagem como dispensa de alimentos.

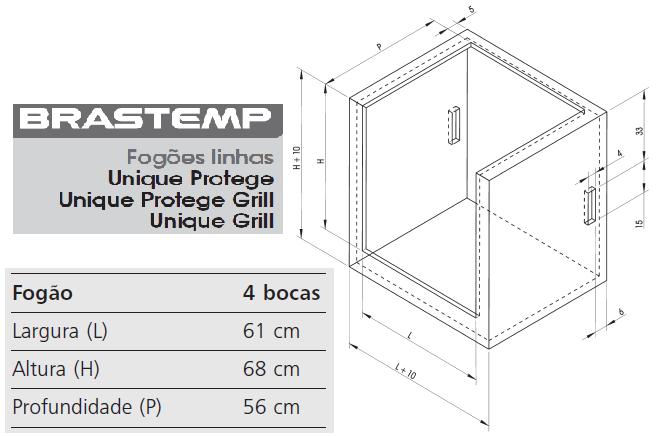

Exemplo de Gabinete
Posição da tomada elétrica
O cordão de alimentação não deve passar atrás do fogão. Se a tomada estiver do outro lado, deve ser utilizado um cordão especial de alimentação elétrica.
Ponto de saída de gás e registro
Atenção: Sempre consulte o manual de instruções do seu fogão. A seguir tem um exemplo de posição do ponto de gás.
O registro de gás deve ser exclusivo para o fogão, com fácil acesso, sem quaisquer restrições e sempre fora do gabinete, para poder ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme as NBR 13932 e 13933.
Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão. Caso esteja no ponto nº 2, será necessário colocar conexões para mudar para o ponto nº 1 ou nº 3.
A Figura 2 mostra a posição onde deve ser instalado o registro de gás.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Normalmente a mangueira metálica e a arruela de vedação acompanham o produto, as demais peças não são gratuitas e você deverá comprar.
Instalando seu fogão
1. Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
SE VOCÊ ESTIVER UTILIZANDO GÁS DE BOTIJÃO:
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Veja mais sobre fogões de embutir
Fonte: www.brastemp.com.br
Veja também outros assuntos relacionados:
A instalação de gás de sua casa é segura?
Fogão conectado à internet, lava-louças com sensor de sujeira e mais novidades
Desvende os segredos dos fogões e fornos e saiba qual a melhor opção
Como acender o forno com válvula de segurança do forno?
Quais são os 25 Mitos e Verdades sobre Eletrodomésticos
Algumas dicas para montar sua cozinha masculina
A cozinha ganha uma mesa com fogão embutido
Conheça as diferenças entre placas vitrocerâmica e indução
Como funciona a válvula de segurança de fogões
Saiba como instalar seu fogão de piso
Um pouco sobre a história do fogão
Professor ensina a fazer um forno solar que custa R$ 15,00
Olá Tania,
Que bom que gostou das dicas.
Você deve seguir o que informa no manual do produto. Normalmente deve ter um espaço de 5cm nas laterais.
O que acontece se não tiver esse espaço? Vai aquecer muito as paredes.
Abraços
Adorei as dicas!!
ola! posso instalar o forno de embutir no espaço entre duas paredes precisa de ventilação
Tania
Olá Edelaine,
A instalação do fogão deve ser conforme instruções do fabricante. Em resumo, os pontos desligamento de gás e elétrico devem ficar aparentes e fácil de desligar caso seja necessário. A mangueira metálica não deve estar em contato com partes móveis (ex. gavetas) ou passar por áreas de estocagem (dispensa de alimentos).
Se sua instalação estiver dessa maneira, então estará ok.
Abraços
Olá Renata,
Veja se não tem outros modelos do fabricante, pois muitas vezes mudam o nome e modelo do fogão, mas mantém as medidas do anterior. Verifique outras marcas, pois talvez encontre algum outro fogão com essas medidas e que goste.
Nessa imagem do manual tem medidas próximas do seu nicho.
Caso não encontre o fogão nessa medidas, quem pode ajudar é a loja que fez a cozinha. Entre em contato com eles, pois deve ter uma etiqueta no seu móvel que informa a marca do móvel. Além deles, contate mais 2 ou 3 lojas e veja a melhor opção.
Abraços
olá, estou com um PROBLEMAO! troquei de casa na nova que tem uma uma cozinha planejada linda, tem espaço pra um fogão de embutir, o meu antigo era de piso entao tirei as medidas do nicho e fui atras de comprar um novo, só que não existe mais fogao com as medidas (era um brastemp Unique de 4 bocas) LXAXP (60X68X56). e agora como posso fazer uma adaptação no meu nicho pra caber qq outro fogao? nao quero ter que refazer tudo! quero uma solução barata e eficiente! tem alguma sugestão?
Boa tarde!
Possuo um fogão embutido e a saída de gás e na parte de traz do fogão, agora comprei uma lavadora de louças e vou tirar o fogão deste nicho, colocar a lavadora de louças no lugar onde estava o fogão e mandar fazer outro nicho para o fogão, só que a tomada e a antrada do gás vai continuar onde estava , ou seja, agora ficará atrás da lavadora de louças e a mangueira de gás metálica irá passar por traz da lavadora e pela lateral também, tem algum problema!
Olá ValMM,
Minha sugestão é se sua cozinha é planejada, a melhor coisa é entrar em contato com a loja que fez a cozinha e pedir um orçamento para o nicho de fogão de embutir. Eles devem ter experiência no assunto e vão informar a melhor alternativa. Peça orçamentos de pelo menos mais duas lojas.
Os pontos de gás e energia devem ficar como informados na descrição post.
Abraços
Outra dúvida
A tomada do fogão de embutir fica atrás com a passagem de gás ou pode ser colocada igual ao fogão de piso?
Grata
Olá boa tarde!
Gostaria de saber se posso trocar meu fogão de piso de 6 bocas por um de embutir de 5,as medidas são totalmente diferentes vai sobrar muito espaço até chegar nas pedras laterais,mais ou menos uns 10cm de cada lado,minha cozinha é planejada e qdo a fiz não tinha interesse de colocar fogão embutido,será q vou ter mandar fazer uma base para o nicho pq não sei se só fixado na parede ele aguenta o peso do fogão (o nicho vai ficar longe da parede lateral dos balcões).Como de fazer?
Grata.
IOlá Sancler,
Você deve ir a uma loja que vende peças de fogões e comprar um adaptador tipo “T” para fazer as ligações.
Abraços
Bom dia, eu tenho um cooktop instalado com mangueira plastica no botijão, agora comprei um forno que a sua saida é com magueira de metal rosqueada.
como fazer para ligar o s dois no mesmo botijão?
Olá Everton,
Se o forno não usar gás, pode.
Abraços
Ola, a válvula de gás do meu ap está ficando atrás do nicho do forno dos moveis planejado, gostaria de saber se eu comprar um forno elétrico para embutir no nicho não será preciso mudar a posição da válvula?
Olá Camila,
Sim, pode ficar suspenso, pois é projetado para ficar dessa maneira.
Abraços
Ola, gostaria de saber se o fogao de embutir precisa de apoio na parte de baixo ou se ele pode ficar apoiado somente nas laterais do tampo de granito. Comprei uma casa e tem um vão no tampo de granito que tem a marca de onde o fogao ficava apoiado, mas nao tem nenhum armario na parte de baixo, o fogao pode ficar suspenso?
Obrigada.
Camilla.
Olá Fernando,
Pergunte para a Todesquine como o fogão vai ser instalado sem o nicho, vai levitar no ar?
Abraços
Olá. Comprei um fogao de embutir 4 bocas da electrolux (56TBE) e também armário planejado com a todeskine.
A Todesquine diz que só vai montar o armário da cozinha após a instalação do fogão. Já a autorizada da electrolux diz que primeiro deve-se montar o armário para depois eles instalarem o fogão.
O que faço? Quem tem a razão?
desde já agradeço.
Olá Julia,
O correto é você conversar com quem faz o nicho, pois eles podem com certeza vão informar a melhor solução. Como o local é maior, talvez é só fazer um complemento.
Abraços
boa noite, duvidas: largura do nincho fogao 5 bocas de embutir, verifiquei que a largura do corte da pedra ou bancada da minha cozinha que esta sem nenhum armario é de L 83 mm e vi que todos os ninchos das lojaS é largura 77 mm entao nao ha como eu colocar um fogao de embutir na minha cozinha por causa da largura do nincho? que eu faço quero o fogao de embutir,.
Olá Chris,
Como você deve ter lido nesse post, os produtos de embutir precisa utilizar mangueira metálica. Também deve ter um ponto para desligar o gás no mesmo ambiente e de fácil acesso. Em relação ao forno, tem diversos modelos, mas veja se tem um da mesma linha do fabricante do cook top, pois aí fica melhor.
Abraços.
