Mais um artigo sobre instalações. Hoje vamos descrever um passo a passo para instalação de fogão de embutir, pois tem muitas pessoas que tem dúvidas sobre esse assunto.
Veja mais sobre fogões de embutir
Veja também: Saiba como instalar seu fogão de piso
Instruções para a instalação de fogão de embutir
Muitos fabricantes fazem a instalação de fogões de embutir sem custo de mão de obra. Consulte o serviço autorizado do fabricante do fogão.
Antes da visita do serviço autorizado, solicite à companhia de gás que faça a instalação do gás na rede de sua residência e também verifique se as orientações das Dimensões do Gabinete estejam corretas.
Condições para instalação
• A primeira instalação é gratuita no periodo da garantia, exceto algumas as peças. Veja no manual do produto as peças que você deverá ter em mãos para instalar seu fogão.
• As dimensões informadas no manual de instruções do seu fogão para o gabinete devem ser respeitadas.
• Nos fogões de embutir, é obrigatório a instalação do produto com mangueira metálica. Somente instale o fogão com uma mangueira metálica recomendada pelo INMETRO ou pelo fabricante. Nunca instale um fogão de embutir com uma mangueira plástica, pois a temperatura do forno pode derreter a mangueira e provocar vazamentos com risco de explosão.
• A mangueira metálica não deve estar em contato com partes móveis, como gavetas ou passar por áreas de estocagem como dispensa de alimentos.
Exemplo de Gabinete
Posição da tomada elétrica
O cordão de alimentação não deve passar atrás do fogão. Se a tomada estiver do outro lado, deve ser utilizado um cordão especial de alimentação elétrica.
Ponto de saída de gás e registro
Atenção: Sempre consulte o manual de instruções do seu fogão. A seguir tem um exemplo de posição do ponto de gás.
O registro de gás deve ser exclusivo para o fogão, com fácil acesso, sem quaisquer restrições e sempre fora do gabinete, para poder ser fechado ou desligado rapidamente, caso ocorra algum problema.
Para a adequação do ponto de gás e do posicionamento do registro utilize as conexões de cobre ou aço conforme as NBR 13932 e 13933.
Observe a Figura 1 para identificar a posição do ponto de gás que você possui em sua residência para a instalação do fogão. Caso esteja no ponto nº 2, será necessário colocar conexões para mudar para o ponto nº 1 ou nº 3.
A Figura 2 mostra a posição onde deve ser instalado o registro de gás.
Instalação com gás encanado (GLP ou GN)
Quando o gás é encanado, GLP ou GN, é necessário o uso de mangueira metálica para fazer a instalação.
Veja ao lado as peças que você deverá ter em mãos para instalar seu fogão:
1) Mangueira metálica flexível de ½” com 1,25m de comprimento.
2) Arruela de vedação.
3) Pasta para vedar.
4) Um adaptador (para modelo com saída de gás com bico tipo “mamadeira”).
5) Duas chaves de boca.
Normalmente a mangueira metálica e a arruela de vedação acompanham o produto, as demais peças não são gratuitas e você deverá comprar.
Instalando seu fogão
1. Rosqueie o adaptador junto à mangueira metálica flexível. Para auxiliar na vedação, utilize pasta vedante.
2. Faça a fixação com auxílio de duas chaves de boca.
3. Coloque a porca do adaptador na entrada de gás. Em seguida, encaixe o adaptador e rosqueie a porca de fixação. Utilize duas chaves de boca para auxiliar o aperto.
4. Coloque a arruela de vedação dentro da rosca interna da mangueira metálica.
5. Verifique se o registro de gás está totalmente fechado.
SE VOCÊ ESTIVER UTILIZANDO GÁS DE BOTIJÃO:
6. Rosqueie a mangueira metálica no registro de gás com o auxílio de duas chaves de boca. Utilize pasta vedante para auxiliar na vedação.
7. Após a instalação, verifique se há vazamento de gás, abrindo o registro de gás e colocando um pouco de espuma de sabão em todas as conexões que foram manuseadas. Se houver formação de bolhas, feche o registro regulador e refaça a operação.
Caso tenha alguma dúvida, escreva um comentário que vamos responder.
Veja mais sobre fogões de embutir
Fonte: www.brastemp.com.br
Veja também outros assuntos relacionados:
A instalação de gás de sua casa é segura?
Fogão conectado à internet, lava-louças com sensor de sujeira e mais novidades
Desvende os segredos dos fogões e fornos e saiba qual a melhor opção
Como acender o forno com válvula de segurança do forno?
Quais são os 25 Mitos e Verdades sobre Eletrodomésticos
Algumas dicas para montar sua cozinha masculina
A cozinha ganha uma mesa com fogão embutido
Conheça as diferenças entre placas vitrocerâmica e indução
Como funciona a válvula de segurança de fogões
Saiba como instalar seu fogão de piso
Um pouco sobre a história do fogão
Professor ensina a fazer um forno solar que custa R$ 15,00
Olá Ana,
Talvez a melhor solução seria entrar em contato com a assistência técnica dos fabricantes dos produtos para se informar melhor.
Pelo que está no manual, a ventilação é por causa do forno e não do cooktop. Mesmo que não mostre nas outra figuras, a figura 4 está informando a ventilação no local.
Sugiro que veja como está o manual do forno e depois decida qual é a melhor opção. Na abertura pode colocar uma tela ou grade, por exemplo.
Abraços.
Complementando minha pergunta:
As demais figuras não mostram essa abertura. Repare, por favor, na figura que tem uma torre.
Obrigada,
Ana Paula
Caro Admin,
Obrigada pela resposta.
Achei muito estranho, pois nenhuma figura de forno de embutir tem essa abertura na frente. Ela deve ser aberta no nicho, então?
Ana Paula
Olá Ana,
Conforme a figura do manual recomenda uma abertura entre os produtos. Não é necesário divisória entre os dois.
Abraços
Caro Admin,

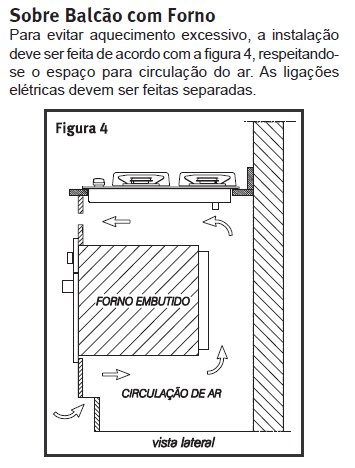

No manual do Cooktop Electrolux GC60V, página 8, tem uma figura (4) que parece indicar uma abertura frontal no nicho, na parte superior, entre o cooktop e o forno de embutir, por onde correria o ar.
Não entendi. Deve haver alguma abertura na parte da frente do nicho, entre o cooktop e o forno?
É necessário colocar uma divisória de madeira entre os dois aparelhos?
Obrigada,
Ana Paula
Olá Lilian,
O fogão vai ficar muito baixo, será necessário algo que suporte temperatura para colocar embaixo. Cuidado para não tombra quando abrir a porta do forno.
Tudo que é improvisado não é recomendável.
Abraços.
Olá,
Estou montando minha casa e vou comprar um fogão, mas ainda não vou poder fazer os armários planejados para embutir o fogão, gostaria de saber se posso comprar um fogão de embutir e usá-lo normalmente até poder fazer o nicho, ou existe algum tipo de restrição que impossibilite o uso dele no piso?
Obrigada!
Olá Sonia,
Minha recomendação é que seja de madeira. pois no futuro caso mude o fogão será mais fácil alterar o gabinete.
Abraços
o gabinete do fogao de embutir tem que ser de madeira ou de alvenaria pois ja tenho uma pia na parede toda?
Obrigada!
Abraços
Olá Glaucia,
Se for para melhorar a ventilação, pode, mas não é necessário se não pede no manual.
Abraços
Boa tarde,
Obrigada pelo retorno.
Sobre as grades de ventilação? No manual não diz nada sobre elas.
Posso coloca-las nas laterais?
Abraços
Olá Glaucia,
Como tenho recomendado para as outras pessoas, siga as informações do manual de instruções. Se não tiver nada nas instruções sobre deixar a tomada dentro, então não tem problema.
Abraços
Boa tarde,
Comprei um forno de embutir da Continental, mas tenho que comprar as grades de ventilação. No nicho há espaço para eu coloca-las apenas nas laterais.
Outra coisa…
O registro do gás fica fora do nicho, mas a tomada está dentro.
Há algum problema com relação a essas situações?
Abraços
Olá Tatiane,
A solução é a empresa que está construindo corrigir e fazer da maneira certa. Se não estiver conforme o manual de instruções do fogão, nenhuma autorizada faz a instalação por medida de segurança.
Abraços
Olá, estou me mudando para uma casa que está em fase fina de construçao, porem nao fomos nos que a construimos e hoje o instalador foi instalar o fogaos de embutir 5 bocas da eletrolux (celebrte) e chegando lá ele se recusou a instalar e disse que “do jeito que estava é impossivle instalar ofogão”pois a tomada nao pode estar atras do fogao dentro do nixo e nem a saida do gás, ocorre que o armario já está pronto, qual a soluçao para esse caso?
Aguardo uma resposta
grata
Tatiane
Olá Márcia,
Sim, podemos orientar. A orientação é veja e siga o que está informado no manual de instruções do fogão, pois é o documento oficial para instalação.
Abraços
Estamos instalando um fogão Brastemp quatro bocas, modelo de embutir, e ficamos em dúvida quanto ao fechamento do nicho. A decoradora afirma que podemos fazer o fechamento das laterais e da parte debaixo (próxima ao piso) com uma peça do tipo “U”. Mas o instalador disse que não podemos fechar a parte debaixo, que é necessário deixá-la aberta para a ventilação. Em vários projetos expostos em revistas de decoração, vemos o nicho completamente fechado. Vocês podem nos ajudar com essa questão? Obrigada!
Olá Claudia,
O manual pode ser encontrado aqui: http://www.brastemp.com.br/fogoes
Caso ainda não consiga, informe mais detalhes do que acontece.
Abraços
Olá,Tenho o fogão ative sense 05 bocas, já estava no apto que comprei, portanto, não tenho o manual de instruções. Nao consigo ligar o forno e o bico do meio. Pode me ajudar?
Grata
